  • KBL-150A配线托盘穿箭式打包机

    所属分类:打包机系列

    咨询电话:027-84476477

    在线咨询

  • 产品概述
  • 规格参数
  • 产品图片
  • 产品视频
  • 售后服务
  • 说明书下载

产品描述:

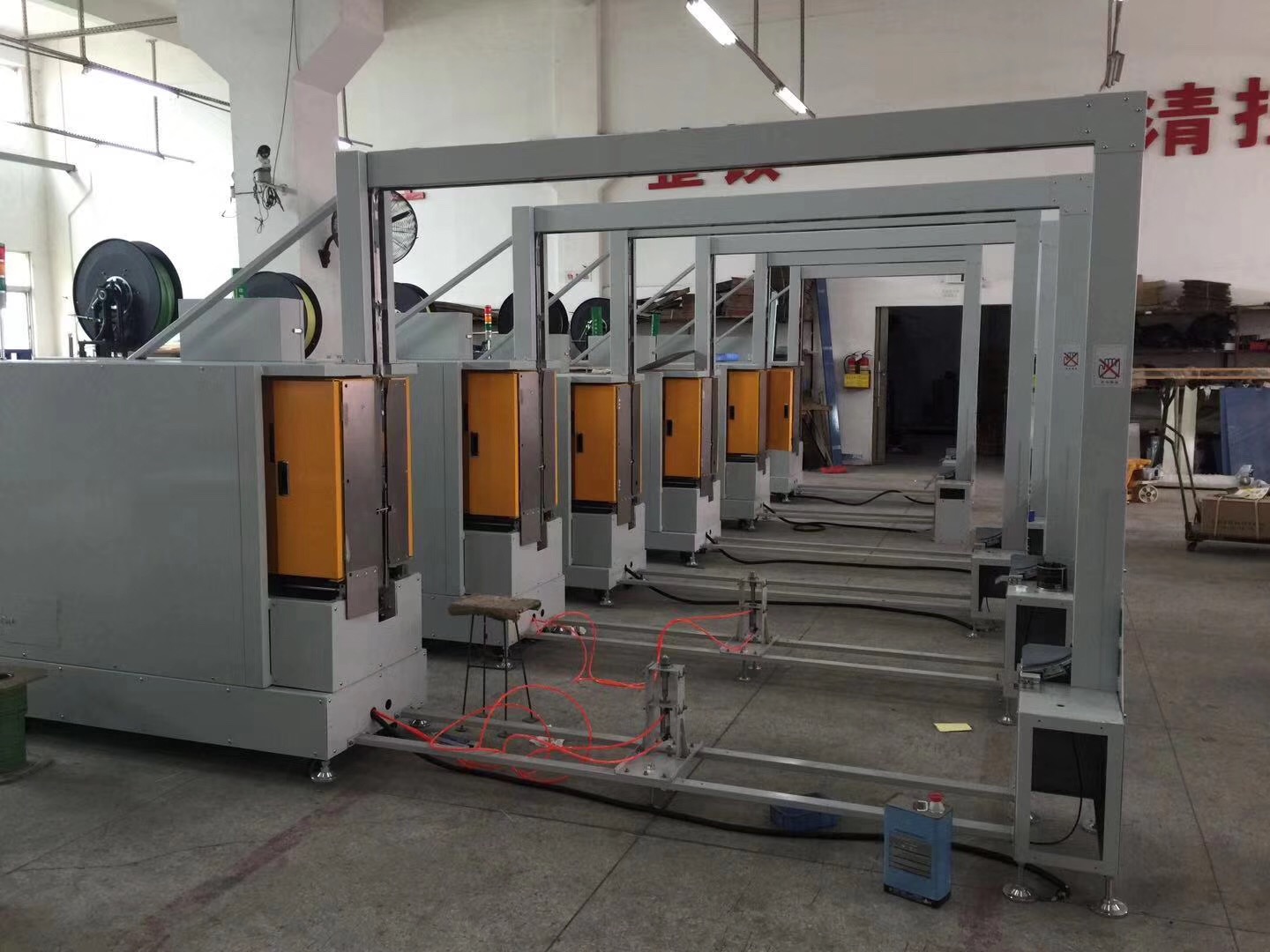

KBL- 150型穿剑捆扎机主要适用于底部带栈板的分层码垛等场合。适合于使用PP、PET塑钢带。

工作过程简介

前方垛体输送进入第一台穿剑机输送机,感应启动光电开关PH3,输送机启动,垛体进入捆扎区,垛体前沿感应首道光电开关PH1,输送机停转,压顶装置下压 垛体,机芯下降,剑体伸出,机器自动送带,充满拱门带道。送带到位后,PLC控制机器自动捆扎一道。捆扎完毕,剑体回缩,机芯提起。机器整体移动,直到二 道光电开关PH2感应垛体后沿,机器停止前进,机芯下降压住垛体,剑体伸出,送带到位后,自动控制捆扎第二道。
垛体捆扎二道后,压顶装置提起,转盘带动垛体旋转90度,机器整体移动到合适位置, PLC控制自动捆扎二道。
捆扎完#字四道后,压顶装置提起,转盘反向旋转到位,输送机自动将垛体送出,机器回归零位。


工艺流程:

托盘货物经输送机进入穿剑捆扎机,剑体对接,自动送带。送带到位,开关检测,穿剑机机芯侧移,贴近垛体侧面,机器自动捆扎一道。捆扎完毕,机芯侧移,剑体后撤,输送机前进至二道捆扎位置停止。剑体伸出,自动送带到位,机芯再次侧移至垛体侧面,机器自动捆扎第二道。捆扎完毕,输送机送出垛体。



主要技术参数

◆适用托盘尺寸:1200mm*1200mm
◆包装物高度:1500mm (特殊尺寸可定制)
◆包装物品:木栈板 塑料栈板

码放方式:分层码放,中间放置隔板

◆电源:AC380V 50Hz
◆控制方式:PLC可编程控制器
◆整线输送速度:0-8米/分 变频调速
◆打带速度:约22秒/根
◆最大外形尺寸:长5400mm,宽3500mm,高3600mm
◆工作台高度:450-750±50mm
◆捆扎机拱门内尺寸:1700mm(宽)*2700mm(高)
◆捆紧力度:最大150KG
◆适用PET带宽:12-19mm (择一使用)


注:具体规格可以非标订.





2020/07/20200704231404144.jpg
2020/07/20200704231404144.jpg (原始尺寸)
(首张) (上一张) 【 1 /2 /3 /4 /5 】(下一张) (尾张)

武汉科博莱包装所售产品均遵守国家三包规定;为消费者提供高质量服务保障;科博莱包装制定了一系列为顾客提供从计划、设计、工地勘察、设备安装调试、维保等售前、售后服务的具体内容,真正做到一流的产品、一流的服务。


为保证设备始终运行在最佳状态,使客户用得放心、满意,武汉科博莱公司提供优质的配件及训练有素的维修人员,为顾客提供迅速及时和优良的维保及紧急维护售后服务。具体售后服务内容如下:


服务承诺 Service Promise
科博莱包装所售产品均为正品,如有任何问题可与我们客服人员联系,我们会在第一时间跟您沟通处理。我们将争取以最低的价格、最优的服务来满足您最大的需求。


交货、安装调试期 Delivery, installation and commissioning stage
免费指派专门的售后服务人员,到达现场指导客户安装调试。


质保期 Warranty period

壹年。自验收合格之日起计算;保修期内所有因质量或非自然磨损而导致的零件更换由我方负责免费更换;保修期内所有包括自然磨损及质量问题导致的修理免工时费。


运输 Transport

货物运输及运输安全由乙方负责,合同总价中已包含运保费。


包装 Packing

整车发运,木制托盘,缠绕膜包装。


卸货及搬运 The unloading and handling

乙方负责卸货,甲方安排人员及叉车协助卸货。


安装调试 Installation and commissioning

1、乙方应在设备发运前,以书面形式通知甲方:发货日期、预计到货日期、甲方需准备事宜等。
2、乙方安装人员跟随设备到达甲方安装现场指导卸货、免费进行设备安装调试和甲方操作人员培训。
3、甲方在现有条件下,应为乙方安装调试提供帮助。甲方提供辅助工具协助安装并提供一般工具。
4、乙方安装人员在安装期间严格遵守甲方工厂的相关规定,如需加班,应征得甲方书面同意。


培训及售后服务 Training and after sale service
1)乙方负责设备的安装调试,并对甲方操作管理人员进行操作和维修等培训,并确保甲方操作人员能够独立、熟练的对设备进行操作和维修保养。
2) 甲方向乙方购买备件,乙方在需要时安排技术服务。乙方接到甲方要求提供服务的电话或传真后,2小时内做出响应,96小时内派出合格的服务人员到达甲方设备使用现场。


技术标准 Technical standard
1. 乙方保证本合同所指明的设备其原材料符合国家标准,并且保证质量及遵守技术协议书中所定的工艺标准和参数,乙方提供质量保证书。
2. 乙方设备应严格按照甲乙双方签订技术协议规定的要求制做。各方如需改动,均需征得对方的同意,并以出书面形式,双方签字确认。
3. 产品制造、安装标准:见技术协议
